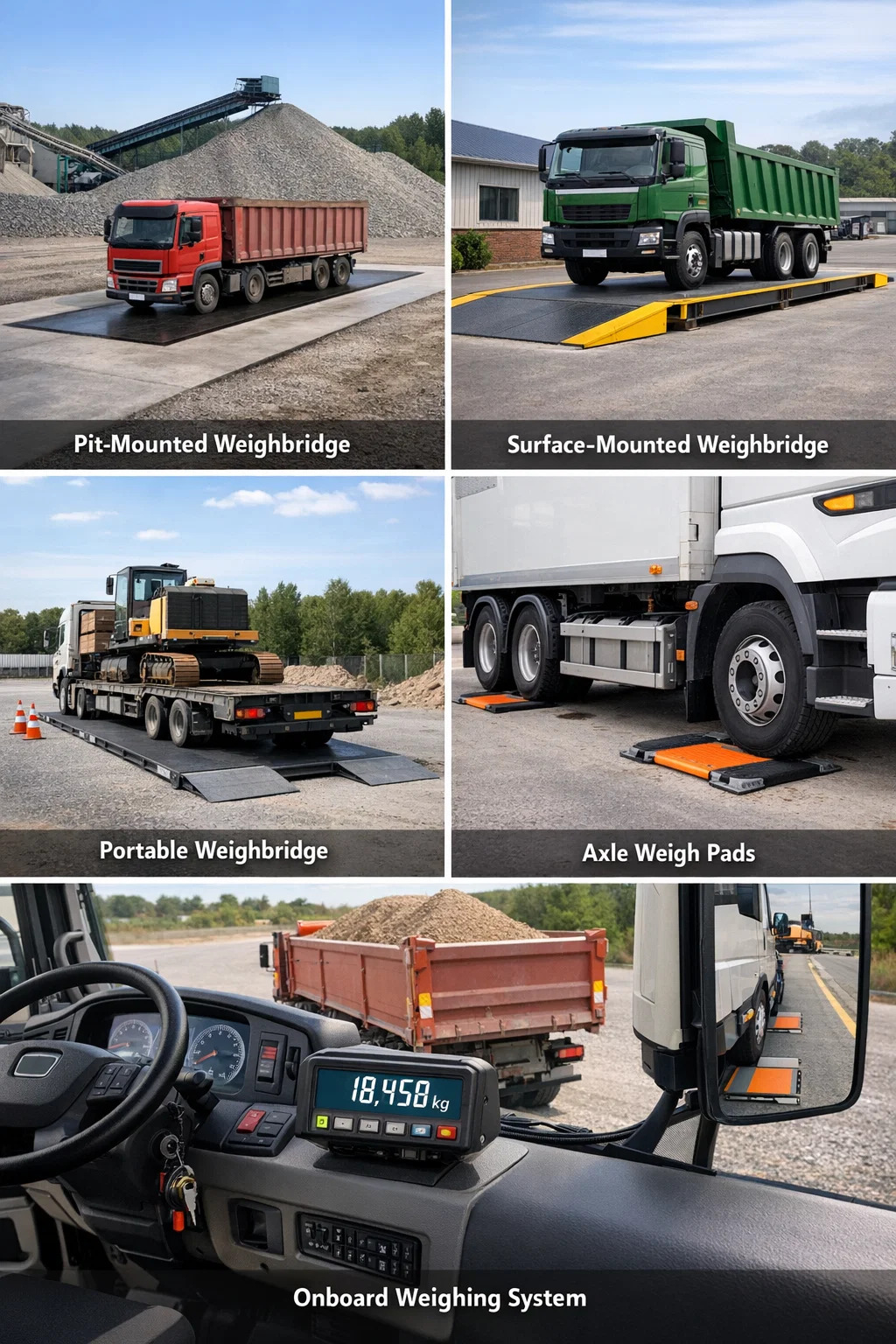

Hva er de forskjellige typene brovekter?

Brovekter - også kalt lastebilvekter eller akselveiesystemer - kommer i flere forskjellige typer, hver konstruert for spesifikke miljøer, lastekapasiteter og driftsbehov. Hovedtypene av brovekter er gropmonterte, overflatemonterte (gropløse), bærbare, akselvekter og veiesystemer ombord. Å velge feil type kan resultere i kostbare unøyaktigheter, strukturelle problemer eller manglende overholdelse av forskrifter, så det er viktig å forstå forskjellene før enhver kjøps- eller installasjonsbeslutning.

Moderne brovekter kan håndtere kjøretøybelastninger fra noen få tonn til over 200 tonn, og de brukes i bransjer inkludert gruvedrift, landbruk, logistikk, avfallshåndtering, konstruksjon og produksjon. Det globale markedet for lastebilvekter ble verdsatt til ca USD 1,2 milliarder i 2023 og forventes å vokse jevnt og trutt, noe som gjenspeiler den kritiske rollen nøyaktig vektmåling spiller i handel, overholdelse og drift.

Gropmontert Brovekter

Gropmonterte brovekter monteres i en betonggrop slik at veieplattformen ligger i flukt med bakkenivået rundt. Kjøretøyer kjører inn på vekten uten å møte noen rampe eller hevet kant, noe som gjør inn- og utkjøringen sømløs. Denne utformingen er spesielt vanlig ved permanente anlegg med høy trafikk som steinbrudd, havner, kornsiloer og avfallsoverføringsstasjoner.

Konstruksjon og lasteceller

Brovektdekket sitter på en serie kompresjons- eller skjærbjelkelastceller plassert ved bunnen av gropen. De fleste gropinstallasjoner bruker mellom fire og åtte veieceller, avhengig av dekklengden. Standard pit-vekter i kommersielle lastebiler er typisk 18 meter lang og 3 meter bred , med plass til leddvogner og tunge lastebiler på opptil 60 tonn eller mer.

Fordeler og begrensninger

• Glatt kjøretøytilnærming – ingen ramper kreves, noe som reduserer risikoen for kjøretøyskade eller nøling
• Estetisk integrasjon – plattformen ligger på nivå med gårdsoverflaten, og holder områdets layout ren
• Egnet for høyfrekvente veieoperasjoner, ofte logger hundrevis av transaksjoner per dag
• Høyere installasjonskostnader på grunn av sivilingeniørarbeid - graving, forming og vanntetting av gropen kan legge til 20 % til 40 % til total prosjektkostnad sammenlignet med utenpåliggende alternativer
• Drenering er en vedvarende vedlikeholdsutfordring; Vannansamling i gropen kan korrodere belastningsceller og elektronikk hvis den ikke håndteres riktig
• Flytting er ekstremt vanskelig når de er installert - de er i hovedsak permanente strukturer

Gruvevekter er det tradisjonelle valget i Storbritannia og store deler av Europa, spesielt ved etablerte tilslagsbehandlings- og avfallsanlegg. Mange lokale myndigheter og reguleringsorganer bruker dem til lovlige for handel-applikasjoner under vekt- og mållovgivning.

Overflatemonterte (gropløse) veier

Overflatemonterte brovekter, ofte kalt gropløse brovekter, sitter direkte på et preparert betongfundament på bakkenivå. Kjøretøy får tilgang til plattformen via skråstilte påkjøringsramper i hver ende. Denne utformingen har vunnet betydelig popularitet de siste to tiårene fordi den unngår de dyre og tidkrevende anleggsarbeidene knyttet til gropbygging.

Installasjons- og fundamentkrav

En gropløs vei krever en flat, armert betongpute i stedet for en grop. Fundamentdybden er vanligvis grunnere - rundt 200 til 300 mm armert betong - sammenlignet med 1,5 til 2 meter dybde som trengs for en gropinstallasjon. Dette gir direkte lavere grunnarbeidskostnader og raskere idriftsettelse. Installasjonstiden for en gropløs brovekt er ofte to til tre dager, mot en til to uker for en gropinstallasjon.

Når skal du velge en pitless veiebro

Utenpåliggende brovekter er det riktige valget når:

• Området har høyt vannstand, noe som gjør dypgraving upraktisk eller kostbar
• Operasjonen må kanskje flyttes i fremtiden - hullløse dekk kan løftes og flyttes med passende utstyr
• Budsjettbegrensninger gjør omfattende sivile arbeider uønsket
• Området ligger på forurenset grunn der gropgraving vil utløse komplekse miljøforskrifter

Avveiningen er at innkjøringsramper for kjøretøy skaper en liten endring i stigningen som kan forårsake problemer med svært lavt slengte kjøretøy eller tilhengere. Rampehøyde er vanligvis 400 til 600 mm, og innkjøringsvinkelen må være gradvis nok til å unngå jording. Til tross for dette står nå brønnløse brovekter for flertallet av nye brovektinstallasjoner i mange markeder.

Bærbare og modulære brovekter

Bærbare brovekter er designet for steder som krever vektmåling uten permanent installasjon. De er vanligvis modulære - satt sammen fra sammenlåsende seksjoner som kan kobles til en veieplattform i full lengde, og deretter demonteres og transporteres til et annet sted. Noen bærbare modeller er tilhengermontert for rask utrulling.

Typiske applikasjoner

• Midlertidige byggeplasser — overvåke materialleveranser eller avfallsfjerning uten å investere i en permanent struktur
• Håndhevelse og samsvarskontroller — veimyndighetene bruker bærbare akselvekter og bærbare full-lengde vekter under inspeksjonskampanjer ved veikanten
• Jordbruk sesongmessig bruk — utplassert ved innhøsting for å veie kornbiler og fjernet resten av året
• Fjern eller midlertidig gruvedrift der det ikke er økonomisk forsvarlig å bygge permanent infrastruktur
• Utleie og utleie — Bedrifter kan leie bærbare vekter for kortsiktige prosjekter til en brøkdel av prisen for en permanent installasjon

Nøyaktighet og kapasitet

Bærbare brovekter må fortsatt oppfylle juridiske krav til nøyaktighet hvis de brukes til handel. I Storbritannia er lovlige bærbare vekter verifisert under NAWI-direktivet (Non-Automatic Weighing Instruments). Nøyaktighetsklassen er typisk OIML klasse III, med maksimalt tillatte feil på 0,5 % til 1 % av den påførte belastningen. Kapasitetene varierer fra 30 til 80 tonn for de fleste kommersielle bærbare modeller, selv om det finnes kraftige versjoner for opptil 150 tonn.

En begrensning for bærbare brovekter er at de krever en rimelig flat og fast overflate for nøyaktige avlesninger. Myk bakke eller betydelige gradienter kan påvirke lastcellenes ytelse og resultere i feil. Noen operatører bruker ståljordplater under belastningscellene for å fordele vekt og forbedre stabiliteten.

Akselveier og multiplattformsystemer

En akselvekt (også kalt en akselvekt eller akselputeveier) er en kort veieplattform som måler vekten av en eller to aksler om gangen, i stedet for bruttovekten av kjøretøyet i en enkelt passering. De individuelle akselavlesningene summeres deretter for å gi kjøretøyets totale vekt. Disse kalles noen ganger "veie-i-bevegelse"-enheter når kjøretøyet er i bevegelse, eller statiske akselvekter når kjøretøyet stopper på hver pute i rekkefølge.

Statiske akselveier

Statiske akselveier krever at føreren stopper med hver aksel eller akselgruppe plassert på plattformen. Når avlesningen er tatt, beveger kjøretøyet seg fremover for å posisjonere neste akselgruppe. Den komplette veieprosessen innebærer flere stopp. Selv om denne metoden fungerer godt for samsvarskontroll, det tar tre til fem minutter per kjøretøy , noe som gjør den uegnet for operasjoner med høy gjennomstrømning.

Weigh-in-Motion (WIM)-systemer

Veie-i-bevegelse-systemer bruker sensorer innebygd i veibanen for å fange opp aksellast når kjøretøy passerer med normal reisehastighet - noen ganger opptil 80 km/t. WIM-sensorer inkluderer bøyeplater, kvarts-piezo-sensorer og polymer-piezo-kabler. Teknologien tillater kontinuerlig trafikkovervåking uten å stoppe kjøretøy, noe som gjør den uvurderlig for veimyndighetene som administrerer brobelastningsgrenser og slitasje på fortau.

WIM-systemer brukes vanligvis ikke som lovlige veieenheter alene, men forhåndsvalgte WIM-installasjoner flagger overvektige kjøretøyer for omledning til en statisk vektbro for bekreftet måling. Denne arbeidsflyten kan redusere håndhevingsinspeksjonstiden med opptil 70 % ved å sile ut kjøretøyer som er i samsvar automatisk.

Konfigurasjoner av brovekt med flere plattformer

Noen operasjoner krever veiing av svært lange kjøretøy - vogntog eller intermodale kombinasjoner over 25 meter - som ikke kan innkvarteres på et enkelt standarddekk. Brovekter med flere plattformer forbinder to eller flere uavhengige veieplattformer ende til ende. Hver plattform er koblet til den sentrale indikatoren, og den totale bruttovekten er summen av alle plattformavlesninger tatt samtidig. Denne konfigurasjonen er vanlig på australske og sørafrikanske gruve- og landbrukssteder der vogntogkombinasjoner er standard.

Veiesystemer ombord

Veiesystemer ombord er ikke tradisjonelle brovekter i den forstand at de ikke krever et kjøretøy for å kjøre inn på en fast plattform. I stedet er lastceller eller trykksensorer integrert i selve kjøretøyet - vanligvis montert på akselen, fjæringen eller karosseriet - og måler lasten som bæres i sanntid. De kalles noen ganger kjøretøymonterte vekter eller ombordveier.

Hvordan de fungerer

Vanlige veieteknologier ombord inkluderer:

• Trykkovervåking av luftfjæring — måler kollisjonsputetrykket, som korrelerer med belastningen; vanlig på tunge lastebiler med luftfjæring
• Last pinnesensorer — integrert i opphengsfestepunkter eller vendeskivekoblinger for å måle skjærkraft fra lasten
• Strekkmålerbaserte systemer – sensorer festet til kjøretøyrammen eller akselen måler belastningen forårsaket av belastning
• Hydraulisk lastføling – brukes på gaffeltrucker og lastere, måler hydraulisk væsketrykk for å bestemme løftet last

Applikasjoner innen avfallshåndtering og konstruksjon

Veiing ombord er utbredt i renovasjonsbiler, der kommuner bruker dem til å registrere vekten av avfall som samles inn fra hver husholdning eller næringskunde. Noen lokale myndigheter i Storbritannia har brukt veiedata ombord for å implementere betal-for-vekt-avgiftsordninger for kommersielt avfall. I konstruksjonen lar gravemaskiner og dumpere utstyrt med innebygde vekter operatører spore nyttelast per syklus uten å gå tilbake til en fast brovekt, forbedrer lasteeffektiviteten med 10 % til 20 % i typiske jordflyttingsoperasjoner.

Nøyaktighetsbegrensninger er den største ulempen. De fleste ombordsystemer oppnår nøyaktighet på ±1 % til ±3 % , sammenlignet med ±0,1 % eller bedre for en godt kalibrert statisk brovekt. Dette gjør dem uegnet for legal-for-trade-formål i de fleste jurisdiksjoner, selv om de er utmerket for operasjonell ledelse og overbelastningsforebygging.

Ståldekk vs. veiebroer for betongdekk

Uansett om en brovekt er gropmontert eller gropløs, kan selve dekket være enten fremstilt stål eller armert betong. Denne forskjellen har enorm betydning for langsiktige kostnader, holdbarhet og vedlikeholdskrav.

Betongdekkevekter foretrekkes i økende grad for permanente installasjoner i krevende miljøer som ferdigblandet betonganlegg, kjemiske arbeider og avfallsanlegg, der syrer, alkalier og kraftig slitasje raskt vil bryte ned et ståldekke. Ståldekk er fortsatt standarden for bærbare og modulære applikasjoner der vekt og enkel transport er prioritert.

Lastcelleteknologi i moderne veier

Type lastcelle som brukes i en brovekt, påvirker direkte nøyaktighet, vedlikeholdskrav og lang levetid. Alle moderne brovekter bruker elektroniske veieceller, men den spesifikke celledesignen varierer etter bruksområde.

Komprimeringsbelastningsceller

Kompresjonslastceller er den vanligste typen som brukes i gropvekter. Dekket hviler direkte på cellene, som komprimeres etter hvert som belastningen øker. De er robuste, kompakte og godt egnet for høykapasitetsapplikasjoner. Typiske kapasiteter varierer fra 30 til 150 tonn per celle. Hermetisk forseglede versjoner i rustfritt stål er tilgjengelige for korrosive eller våte miljøer.

Skjærstrålebelastningsceller

Skjærbjelkeceller er mye brukt i gropløse og overflatemonterte brovekter. Cellen er festet i den ene enden og belastet i den andre, og genererer en skjærkraft målt av strekkmålere festet til bjelken. De tilbyr utmerket nøyaktighet og er relativt ufølsomme for belastning utenfor midten – en viktig funksjon når kjøretøyakslene ikke alltid er perfekt sentrert på plattformen.

Digitale veieceller og smart veiing

Digitale veieceller konverterer det analoge strain gauge-signalet til en digital utgang ved selve cellen, i stedet for ved indikatoren. Dette reduserer signalforringelsen betydelig over lange kabelstrekninger og gjør hver celle individuelt adresserbar. Installatører kan diagnostisere hvilken spesifikk celle som yter dårlig uten å fjerne dekket. Integrasjon med styringsprogramvare for brovekt – inkludert skybaserte plattformer som logger hver transaksjon med tidsstempel, kjøretøyregistrering og bilde – er enkel med digitale cellenettverk. Noen systemer bruker nå trådløse digitale veieceller, noe som eliminerer kabelføringer helt og forenkle ettermontering av eksisterende groper.

Valg av brovekt: nøkkelfaktorer å evaluere

Med så mange typer brovekter tilgjengelig, krever valg av riktig konfigurasjon en klarsynt vurdering av stedet, arbeidsbelastningen, det regulatoriske miljøet og budsjettet. Følgende faktorer bør tas opp før du spesifiserer noen brovektinstallasjon.

Trafikkvolum og gjennomstrømning

Nettsteder som veier mer enn 100 kjøretøyer per dag drar betydelig nytte av automatisert nummerplategjenkjenning (ANPR), ubemannet veibrodrift og trafikklyskontrollsystemer. Høyvolumsoperasjoner som aggregatbrudd og avfallsoverføringsstasjoner behandler rutinemessig 200 til 400 transaksjoner per dag og krever robuste, raske responssystemer med minimal manuell intervensjon.

Juridiske krav for handel

Hvis brovekten skal brukes som grunnlag for fakturering – for eksempel å belaste kunder per tonn solgt materiale – må den verifiseres som et lovlig-for-handelsinstrument. I Storbritannia betyr dette godkjenning i henhold til Weights and Measures Act 1985 og verifisering av en handelsstandardansvarlig eller godkjent verifikator. Brovekten må oppnå den nødvendige nøyaktighetsklassen og verifiseres på nytt med jevne mellomrom (vanligvis annethvert år for tunge industrielle applikasjoner). Ikke alle brovekttyper kvalifiserer – permanente statiske brovekter er mye lettere å sertifisere enn bærbare eller innebygde systemer.

Områdeforhold og bakkeforhold

Områder med høyt vannstand, grunt berggrunn eller forurenset grunn som ikke kan graves ut, vil utelukke gropvekter og favorisere gropløse eller bærbare alternativer. Bakkebæreevne må vurderes av en konstruksjonsingeniør før dimensjoner på fundamentet spesifiseres - utilstrekkelig fundament er en ledende årsak til skade på lastceller og unøyaktige avlesninger over tid.

Kjøretøytyper og lengder

Det lengste kjøretøyet som forventes å bruke brovekten bestemmer minste plattformlengde. En standard britisk leddvogn er opptil 18,75 meter lang , som betyr at plattformen og innflygingssonen sammen må romme dette uten at kjøretøyet henger over veiedekket. For operasjoner som mottar vekselvogner, B-tog eller europeiske megatrailere, kan plattformlengder på 20 til 24 meter være nødvendig. En brovekt som er for kort vil gi unøyaktige avlesninger fordi deler av kjøretøyets vekt hviler på påkjøringsrampen eller omkringliggende bakke i stedet for på veiecellene.

Krav til miljø og farlige områder

Brovekter i matvareanlegg, kjemiske anlegg eller ATEX-klassifiserte soner (hvor eksplosive atmosfærer kan være tilstede) krever spesielt spesifiserte veieceller og indikatorer. ATEX-klassifiserte veieceller bruker egensikre eller eksplosjonssikre konstruksjoner som forhindrer antenningsrisiko. Tilsvarende trenger brovekter i svært kaldt klima (under -20°C) veieceller og indikatorer som er klassifisert for lavtemperaturdrift, og oppvarmede indikatorskap kan være nødvendig for å sikre pålitelig ytelse året rundt.

Weighbridge programvare og integrasjon

Maskinvareplattformen er bare en del av en moderne brovektinstallasjon. Programvare for veiebrostyring har forvandlet det som en gang var en rent mekanisk prosess til en datadrevet operasjon. Moderne systemer tilbyr en rekke funksjoner som tilfører betydelig driftsverdi utover bare å registrere en vekt.

• Automatisert billettering og fakturering — systemet genererer en vektseddel og eksporterer data til regnskaps- eller ERP-systemer uten manuell inntasting, noe som reduserer feil og administrasjonstid
• ANPR-kameraintegrasjon – kjøretøy identifiseres automatisk av registreringsskiltet, trekker opp kunderegistre, tillatte materialer og taravekter uten samhandling mellom sjåføren
• Fjerntilgang og skyrapportering - ledere kan se live transaksjonsdata og historiske rapporter fra hvilken som helst enhet, nyttig for operasjoner på flere nettsteder
• Overbelastningsalarmer – automatiske varsler når et kjøretøy overskrider den tillatte totalvekten for stedet eller en bestemt materialkategori
• Integrasjon med Miljødirektoratets rapportering — ved lisensierte avfallsanlegg kan brovektprogramvare automatisk generere avfallsoverføringsregistrene som kreves av regulatorer
• Trafikklyskontroll — automatiserte signaler leder kjøretøyer opp på og av plattformen, og forhindrer samtidig innkjøring fra begge ender

Ubemannede brovektkonfigurasjoner – der hele prosessen fra kjøretøyankomst til billettutskrift er automatisert uten at noen operatør er tilstede – er nå vanlig ved steinbrudd, resirkuleringssentre og aggregatdepoter som har utvidede åpningstider. Disse systemene kombinerer vanligvis ANPR, intercoms, trafikkbarrierer og ekstern CCTV-overvåking for å muliggjøre 24/7 veieoperasjoner uten fast bemannede kontrollrom.

Vedlikehold og kalibreringskrav

En brovekt som ikke er riktig vedlikeholdt vil drive ut av kalibrering, og produsere unøyaktige avlesninger som kan resultere i regulatoriske straffer, kommersielle tvister eller økonomiske tap. Regelmessig service er ikke valgfritt – det er en praktisk nødvendighet og, for juridiske instrumenter, et lovkrav.

Rutinemessige vedlikeholdsoppgaver

• Inspeksjon og rengjøring av veieceller, koblingsbokser og kabelruter - rusk og vanninntrengning er de vanligste årsakene til elektronisk feil
• Kontrollere og tømme dekksdrenering – spesielt kritisk for gropvekter der vannakkumulering kan skade komponenter under dekk
• Inspeksjon av dekkestruktur for korrosjon (ståldekk) eller sprekker (betongdekk)
• Verifikasjon av påkjøringsramper og sjekkskinner for strukturell integritet
• Nullpunktkontroll — bekrefter at indikatoren viser null med plattformen tom; avdrift kan indikere skadede veieceller eller rusk under dekk

Kalibrering og verifikasjon

Kalibrering innebærer å påføre kjente testvekter på brovekten og justere systemet til avlesningene er innenfor akseptable toleranser. For en legal-for-trade-vekt følges denne prosessen av formell verifisering av et autorisert organ. Testvekter på minst 50 % av brovektens maksimale kapasitet kreves for en grundig kalibreringssjekk. De fleste brovektserviceselskaper har kalibrerte testvekter på dedikerte kjøretøy, vanligvis i intervaller på 1 tonn eller 5 tonn. Årlige serviceavtaler som inkluderer kalibreringskontroller er standard praksis for kommersielle brovekter.

Hver gang en brovekt gjennomgår reparasjon, flytting eller strukturell modifikasjon, må den kalibreres på nytt og verifiseres på nytt før den går tilbake til lovlig bruk. Selv betydelige miljøhendelser som en kjøretøykollisjon med innkjøringsrampen eller alvorlig oversvømmelse av en grop bør utløse en inspeksjon og rekalibrering før fortsatt bruk.
