Slik kalibrerer du en lastebilvekt: trinn-for-trinn-veiledning

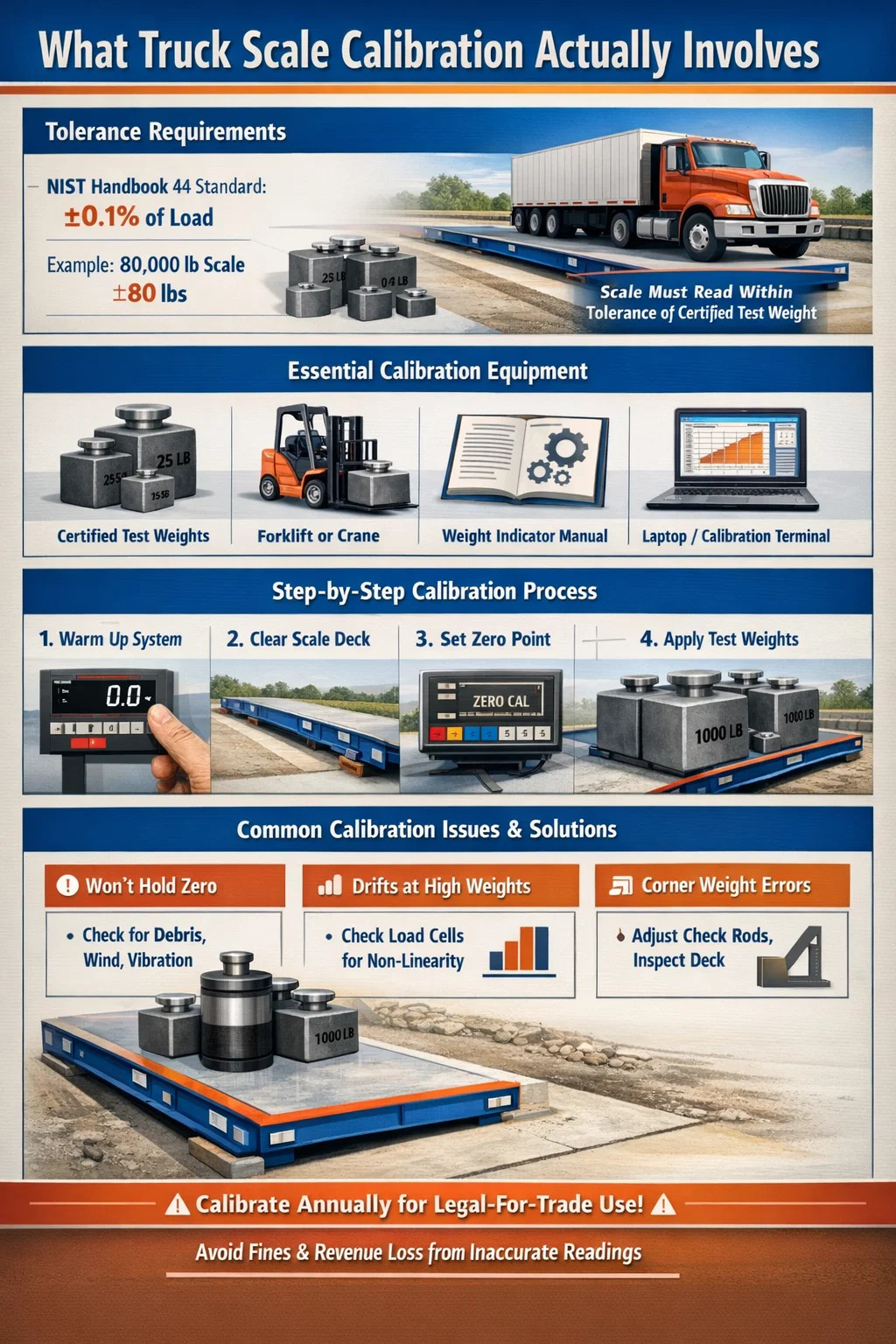

Det direkte svaret: Hva kalibrering av lastebilvekt faktisk innebærer

Kalibrering av a lastebilvekt betyr å justere vektens interne innstillinger slik at vektavlesningene den produserer samsvarer med kjente referansevekter innenfor en akseptabel toleranse. For de fleste kommersielle lastebilvekter er den toleransen det ±0,1 % av påført belastning , som definert av National Institute of Standards and Technology (NIST) Handbook 44. I praksis betyr dette at en 80 000 lb lastebilvekt må leses innenfor ±80 lbs fra en sertifisert testvekt ved et gitt lastepunkt.

Prosessen innebærer å plassere sertifiserte testvekter eller et lastet kjøretøy med kjent vekt på vektdekket, lese indikatorutgangen og justere kalibreringsparametrene i vektindikatoren eller koblingsboksen til den viste avlesningen faller innenfor toleransen. De fleste moderne digitale lastebilvekter bruker programvarebasert spennvidde og nulljusteringer, mens eldre analoge systemer kan kreve fysiske potensiometerendringer.

Kalibrering er ikke valgfritt for legal-for-trade-applikasjoner. Hvis lastebilvekten din brukes til kommersielle transaksjoner – fakturering etter vekt, myndighetsoverholdelse eller USDA-regulert varesalg – må den kalibreres og sertifiseres av en lisensiert vekt- og målinspektør med intervaller bestemt av staten eller jurisdiksjonen din, vanligvis hver seks til tolv måneder .

Utstyr du trenger før du starter kalibrering av lastebilvekt

Forsøk på kalibrering uten riktig utstyr gir upålitelige resultater. Her er hva et riktig kalibreringsoppsett for lastebilvekt krever:

• Sertifiserte testvekter: Klasse F støpejernsvekter sertifisert av en statlig vekt- og målmyndighet. For en kalibrering av lastebilvekt med full kapasitet ønsker du ideelt sett testvekter som tilsvarer minst 50 % av vektens nominelle kapasitet. En vekt på 100 000 lbs krever minimum 50 000 lbs i sertifiserte testvekter for en meningsfull flerpunktskalibrering.
• Vektindikator eller kontrollerhåndbok: Hver indikatormodell har en spesifikk kalibreringsinnføringssekvens. Vanlige merker inkluderer Mettler Toledo, Rice Lake, Fairbanks og Cardinal. Uten bruksanvisningen kan du ikke få riktig tilgang til kalibreringsmodus.
• Gaffeltruck eller kran: Sertifiserte testvekter for en lastebilvekt veier hundrevis til tusenvis av pund hver. Du trenger løfteutstyr vurdert for jobben.
• Kalibreringsjournal: Dokumenter hver testvektplassering, indikatoravlesning og justering som er gjort. Dette er obligatorisk for legal-for-trade-sertifisering og nyttig for å diagnostisere drift over tid.
• Bærbar datamaskin eller konfigurasjonsterminal (for digitale systemer): Mange moderne lastebilvekter kobles til et konfigurasjonsgrensesnitt via RS-232 eller USB. Programvareverktøy som Mettler Toledos CalFree eller Rice Lakes Revolution-programvare effektiviserer prosessen.
• Nivå- og temperaturmåler: Vektdekket må være i vater og omgivelsestemperaturen bør noteres. Lasteceller har typisk klassifiserte temperaturkompensasjonsområder -10°C til 40°C . Kalibrering utenfor dette området gir unøyaktige resultater.

Hvis sertifiserte testvekter ikke er tilgjengelige, bruker noen anlegg en erstatningsmetode med et kjøretøy med nøyaktig kjent vekt – bekreftet av en tredjepartssertifisert vekt rett før bruk. Denne tilnærmingen er akseptabel for intern verifisering, men er generelt ikke akseptert for legal-for-trade-sertifisering av inspektører.

Trinn-for-trinn-prosess for å kalibrere en WW-vekt eller en hvilken som helst lastebilvekt

Følgende prosedyre gjelder for de fleste digitale gravemonterte og overflatemonterte lastebilvekter. Trinnene kan variere litt basert på indikatormerke og belastningscellekonfigurasjon.

Trinn 1: Varm opp systemet

Slå på vektindikatoren og la den varmes opp i minimum 15 til 30 minutter . Elektroniske komponenter i indikatoren og belastningscellene krever termisk stabilisering for å gi stabile avlesninger. Kalibrering av et kaldt eller nylig drevet system introduserer driftfeil som kanskje ikke vises før utstyret når driftstemperatur.

Trinn 2: Tøm vektstokken helt

Fjern alt materiale, kjøretøy, rusk og stående vann fra vektplattformen. Selv en liten mengde materiale - 50 lbs grus eller en vannpytt - vil ødelegge nullreferansen din. Inspiser avleiringsgropen for sedimentoppbygging, spesielt i installasjoner under gradering. Sediment som presser mot undersiden av dekket skaper mekanisk motstand som reduserer nøyaktigheten over hele veieområdet.

Trinn 3: Sett nullpunktet

Få tilgang til kalibreringsmenyen på vektindikatoren. Den nøyaktige tastesekvensen varierer etter modell — for eksempel på en Rice Lake 920i holder du NULL-tasten i tre sekunder mens du er i oppsettmodus; på en Mettler Toledo IND560 navigerer du gjennom vedlikeholdsmenyen. Når du er i kalibreringsmodus, bruker du nullkalibreringen uten at det er noe på skalaen. Indikatoren registrerer den ubelastede millivolteffekten fra veiecellene som nullreferansepunkt. Ikke trykk på null-knappen fra den normale driftsskjermen — dette gjelder bare en programvareforskyvning, ikke en ekte kalibreringsnull.

Trinn 4: Påfør Span Weight

Plasser dine sertifiserte testvekter på vektdekket. For den mest nøyaktige spankalibreringen bør testvekten være minst 25 % av vektens kapasitet , med 50 % eller høyere foretrukket. Fordel vektene så jevnt som mulig over dekksoverflaten. Skriv inn den nøyaktige kjente vektverdien i indikatorens kalibreringsmeny og bekreft spankalibreringen. Indikatoren kartlegger nå millivolt-utgangen ved den belastningen til den angitte vektverdien, og etablerer den lineære kalibreringshellingen.

Trinn 5: Utfør flerpunkts linearitetskontroller

Etter å ha satt null og spennvidde, verifiser nøyaktigheten ved flere belastningspunkter. Fjern testvektene, bekreft at displayet går tilbake til null, legg deretter til vekter trinnvis og registrer avlesninger ved 25 %, 50 %, 75 % og 100 % av kapasiteten. Hver avlesning skal falle innenfor NTEP- eller OIML-toleransen for den belastningen. Hvis en avlesning i mellomområdet faller utenfor toleransen, kan belastningscellene ha linearitetsproblemer, eller koblingsboksens trimpotensiometre trenger justering for å balansere individuelle celleutganger.

Trinn 6: Gjennomfør hjørnebelastningstester

Plasser en kjent vekt på hver kvadrant av vektstokken individuelt og noter avlesningen fra hver posisjon. På en riktig kalibrert og balansert lastebilvekt skal den samme vekten leses innenfor ±0,1 % av påført belastning uavhengig av hvor på dekket den er plassert. Betydelige hjørne-til-hjørne-variasjoner indikerer et mekanisk problem - et bøyd dekk, en lastcelle med redusert ytelse eller en kontrollstangbinding - snarere enn et kalibreringsproblem. Justering av kalibrering for å kompensere for en mekanisk defekt vil ikke løse det underliggende problemet og kan forverre nøyaktigheten ved andre lastposisjoner.

Trinn 7: Dokumenter og lås kalibreringen

Registrer alle testvekter som brukes, plasseringsposisjoner, indikatoravlesninger før og etter justering, omgivelsestemperatur, dato og navnet på personen som utfører kalibreringen. De fleste legal-for-trade-indikatorer har en kalibreringsforsegling eller sikkerhetsparameter som må aktiveres etter kalibrering for å forhindre uautoriserte endringer – aktiver den. Legg ved kalibreringssertifikatet fra testvektleverandøren til journalene dine. Dette papirarbeidet kreves for enhver statlig inspeksjon og er din juridiske dokumentasjon i tilfelle en kommersiell tvist.

Toleransestandarder enhver operatør av lastebilvekt må kjenne til

Å forstå toleransestandarder hjelper deg med å tolke kalibreringsresultater riktig og vite når en vekt virkelig trenger justering kontra når den yter innenfor spesifikasjonene.

Vedlikeholdstoleransen er terskelen der en bruksvekt må tas ut av lovlig bruk og kalibreres på nytt. Det er vanligvis det dobbelte av aksepttoleransen. En skala som viser innenfor vedlikeholdstoleranse, men utenfor aksepttoleranse, kan fortsette å operere kommersielt til neste planlagte inspeksjon, da den må kalibreres på nytt for å bestå.

Vanlige kalibreringsproblemer på lastebilvekter og hvordan du fikser dem

Skalaen holder ikke null

Hvis skalavisningen går fra null etter kalibrering - for eksempel viser 20 lbs eller -15 lbs i løpet av minutter etter innstilling av null med ingenting på dekk - er årsaken nesten alltid miljømessig snarere enn en kalibreringsfeil. Se etter vindbelastning på dekket i utsatte utendørsinstallasjoner, vibrasjoner fra maskineri i nærheten, termisk ekspansjon av skalerammen eller rusk som kommer i kontakt med undersiden av dekket. Fiks den fysiske tilstanden først, og kalibrer deretter på nytt.

Avlesningen er nøyaktig ved lave vekter, men avviser ved høye vekter

Dette mønsteret – der en 20 000 lbs-test leser riktig, men en 60 000 lbs-test viser 200 lbs høyt - peker på et ikke-linearitetsproblem. Den mest sannsynlige årsaken er en lastcelle med forringede utgangskurveegenskaper, ofte et resultat av overbelastning eller korrosjonsskader. En veiecellediagnostikk som bruker en millivoltmåler vil vise hvilken celle som produserer en ikke-lineær utgang når belastningen øker. Å bytte ut den cellen og kalibrere på nytt vil løse problemet. Bare justering av spennkalibrering vil ikke fikse en ikke-lineær celle – den vil korrigere ett belastningspunkt mens andre blir verre.

Hjørnevektavvik større enn 0,2 %

Hjørne-til-hjørne variasjon utover toleranse har nesten alltid en mekanisk årsak. Vanlige syndere inkluderer kontrollstenger - de horisontale sikringslenkene på lastebilvekter - som er justert for stramt, og hindrer dekket i å bevege seg fritt inn på lastecellene. Løsne sjekkstangspenningen til det er et lite fritt spillerom (vanligvis 1/16 til 1/8 tomme ) og test på nytt. Sjekk også for dekkkontakt med gropveggene, som fungerer som en mekanisk bypass rundt belastningscellene og reduserer tilsynelatende vekt for laster plassert nær kontaktpunktet.

Indikator viser feilkode i stedet for vekt

Feilkoder under kalibrering indikerer vanligvis at indikatoren ikke kan oppdage et gyldig millivoltsignal fra veiecellene. Kontroller alle kabelforbindelser ved koblingsboksen og indikatoren. Mål eksitasjonsspenningen - de fleste systemer kjører 10V DC eksitasjon — og bekreft at den samsvarer med spesifikasjonene. En skadet belastningscellekabel kan bestå visuell inspeksjon, men fortsatt ha en ødelagt ledning internt; en kontinuitetstest med et multimeter er mer pålitelig enn en visuell sjekk.

Kalibrering passerer umiddelbart, men mislykkes i løpet av dager

Rask kalibreringsdrift etter en vellykket kalibreringsøkt antyder at fuktighet trenger inn i en lastcelle eller koblingsboks. Vann endrer den elektriske motstanden til interne komponenter, og forskyver millivolteffekten uten noen endring i fysisk belastning. Inspiser alle kanalinngangspunkter og koblingsbokspakninger. Trykkluft som blåses gjennom kanalen kan noen ganger fjerne fuktighet midlertidig, men en lastcelle med innvendig vannskade må skiftes ut - å tørke den ut gjenoppretter ikke den opprinnelige nøyaktigheten.

Hvor ofte bør en lastebilvekt kalibreres

Kalibreringsfrekvens avhenger av hvordan vekten brukes, hva den veier og hvilke myndighetskrav som gjelder. Her er de praktiske målestokkene:

• Lovlig for handel kommersiell bruk: De fleste amerikanske stater krever årlig inspeksjon og resertifisering av en lisensiert vekt- og måloffiser. Noen høyvolumsoperasjoner i visse stater krever halvårlige inspeksjoner.
• Høykapasitetsanlegg (100 lastebiler per dag): Vurder kvartalsvis intern verifisering ved bruk av et testkjøretøy med kjent vekt, med en fullstendig sertifisert kalibrering årlig eller etter enhver betydelig vedlikeholdshendelse.
• Etter enhver overbelastningshendelse: Hvis et kjøretøy overskrider vektens nominelle kapasitet betydelig - for en vekt på 100 000 lbs, betyr det en last over omtrent 120 000 lbs - er kalibreringsverifisering obligatorisk. Overbelastning kan permanent deformere veieceller.
• Etter strukturelle reparasjoner eller utskifting av indikator: Hver gang en komponent direkte i veiesignalbanen endres, kreves rekalibrering før vekten går tilbake til bruk.
• Etter ekstreme værhendelser: Oversvømmelser, frysende temperaturer under lastcellens nominelle rekkevidde, eller sterk vind som kan ha forårsaket ruskpåvirkning på dekket, garanterer en verifikasjonskontroll før kommersiell bruk gjenopptas.

Mellom formelle kalibreringer er daglige nullkontroller en enkel og effektiv overvåkingspraksis. Med ingenting på dekk, skal indikatoren vise null innenfor ±1 displaydeling. Hvis den konsekvent leser utenfor dette området, undersøk før neste planlagte kalibrering i stedet for å vente.

Forebyggende vedlikehold som holder kalibrering av lastebilvekt stabil

Kalibreringsnøyaktighet handler ikke bare om selve kalibreringshendelsen – den er et resultat av konsekvent vedlikehold mellom kalibreringsøktene. En godt vedlikeholdt lastebilvekt holder kalibreringen langt lenger og krever færre justeringer ved hver inspeksjon.

Groprensing for installasjoner av lavere kvalitet

Kalkgropen bør minimum rengjøres to ganger i året , oftere i miljøer med tung gjørme, kornstøv, kullstøv eller andre fine materialer. Akkumulert materiale i gropen skaper trykk oppover på dekket som kunstig blåser opp avlesningene. En vekt som viser 200 lbs over den faktiske vekten etter å ha sittet gjennom en våt vinter er vanligvis et skittent gropproblem, ikke et kalibreringsproblem. Å pumpe stående vann og fjerne sediment gjenoppretter nøyaktigheten uten å berøre kalibreringsinnstillingene.

Inspeksjon av lastcelle og kabel

Inspiser veiecellekabler og ledningsføringer årlig for gnagerskader, korrosjon ved koblinger og fysisk skade fra kjøretøy som kjører av påkjøringsrampen og inn på kanalen. En enkelt degradert kabelforbindelse kan legge til målestøy på 50 til 150 lbs til alle lesninger. Lastecellemonteringsutstyr – bolter, monteringsføtter og støtfangerblokker – bør inspiseres for korrosjon og trekkes til i henhold til spesifikasjonene under samme inspeksjon.

Tilstand til inn- og utkjøringsrampe

Skadede eller ujevne innkjøringsramper får kjøretøyer til å gå inn på vektdekket på skrå eller med en aksel som allerede er delvis på vei. Dette kan gi inkonsistente avlesninger for samme kjøretøy avhengig av innkjøringshastighet og vinkel. Innfartsramper bør være i nivå med vektdekket og vedlikeholdes med jevne mellomrom. En høydeforskjell på mer enn 1/2 tomme mellom rampeoverflaten og vektdekket garanterer reparasjon.

Koblingsboks fuktighetskontroll

Mange kalibreringsfeil spores tilbake til fuktighet i koblingsboksen i stedet for et ekte kalibreringsskift. Bytt ut tørkemiddelpakker i koblingsboksen årlig. Inspiser ledningstetningen ved koblingsboksens inngangspunkt – den vanligste fuktighetsinngangsveien – og forsegl på nytt med passende ledningstetningsmasse hvis noen hull er synlige. Hvis koblingsboksen er installert på et sted som er utsatt for stående vann eller flom, bør du vurdere å flytte den til en høyere posisjon.

DIY-kalibrering vs. å ansette en sertifisert vekttekniker

Om du skal kalibrere en lastebilvekt internt eller ansette en sertifisert tekniker, avhenger av applikasjonen og hva du prøver å oppnå.

• Intern verifisering (ikke-lovlig for handel): Hvis du eier sertifiserte testvekter, har tilgang til indikatorkalibreringsmanualen, og vekten brukes strengt for intern prosesskontroll, er intern kalibrering både mulig og kostnadseffektiv. En dyktig vedlikeholdstekniker kan utføre dette med passende opplæring.
• Legal-for-trade-sertifisering: Dette må utføres eller være vitne til av en statlig lisensiert vekt- og målfunksjonær. Ingen mengde internt kalibreringsarbeid kvalifiserer en skala for kommersiell bruk uten det offisielle stempelet. I de fleste stater tar inspektøren med seg sine egne sertifiserte testvekter.
• Diagnostisk kalibrering etter et problem: Når kalibrering feiler uventet eller vekten viser unormal oppførsel, vil et sertifisert vektserviceselskap med riktig diagnoseutstyr – millivoltmålere, belastningscellesimulatorer og sertifiseringsgrad testvekter – identifisere årsaken raskere og mer pålitelig enn intern feilsøking.

Kostnaden for en profesjonell kalibreringstjeneste for lastebilvekt varierer vanligvis fra $300 til $800 for et standardbesøk, avhengig av plassering, vektstørrelse og antall testvektplasseringer som kreves. For en skala som håndterer millioner av dollar i kommersielle transaksjoner årlig, er dette en ubetydelig driftskostnad i forhold til den økonomiske eksponeringen ved å bruke en unøyaktig skala.

Juridiske og økonomiske konsekvenser av å kjøre en ukalibrert lastebilvekt

Å kjøre en kommersiell lastebilvekt uten gjeldende kalibreringssertifisering er ikke bare et teknisk samsvarsproblem – det har direkte økonomiske og juridiske konsekvenser som varierer etter jurisdiksjon, men som er konsekvent betydelige.

• Sivile bøter: Statlige vekt- og målbyråer kan utstede pålegg om sluttbruk og bøter for å drive en usertifisert kommersiell vekt. Bøter varierer vanligvis fra $500 til $10 000 per brudd avhengig av staten og om bruddet er gjentatt eller første gang.
• Kommersielle tvister: Hvis en kunde utfordrer en vektbasert faktura og vekten din mangler gjeldende kalibreringsdokumentasjon, er din juridiske stilling ekstremt svak. Domstoler og voldgiftsdommere dømmer rutinemessig mot parten som ikke kan produsere kalibreringsprotokoller.
• Inntektstap fra unøyaktige avlesninger: En vekt som konsekvent viser 100 lbs lavt på en lastebilvekt som behandler 200 lass per dag, betyr at du gir bort omtrent 20 000 lbs med materiale daglig. Til $50 per tonn, det vil si $500 per dag eller over $180 000 per år i uopptjente inntekter.
• Revisjon av reguleringsbyråer: I regulerte bransjer som kornhandel, kullhåndtering eller gjenvinning av skrapmetall, kan en ukalibrert skala utløse en fullstendig revisjon av føderale eller statlige byråer, som medfører langt større kostnader i tid og potensielle straffer enn å opprettholde en riktig kalibreringsplan.

Kalibrering er ikke overhead - det er beskyttelse. Kostnaden for å vedlikeholde en riktig kalibrert og dokumentert lastebilvekt er en brøkdel av kostnaden for en enkelt kommersiell tvist, bøter eller inntektstap som følge av unøyaktighet i skalaen.
