Hvordan lastceller fungerer: Vitenskapen bak nøyaktighet

Hvordan en lastcelle fungerer: Det korte svaret

En lastcelle konverterer mekanisk kraft - vekt - til et elektrisk signal. Inne i hver belastningscelle er det et metallelement som deformeres litt under belastning. Festet til dette elementet er strekkmålere: tynne resistive folier hvis elektriske motstand endres når de strekkes eller komprimeres. Denne endringen i motstand produserer en målbar spenningsutgang proporsjonal med den påførte kraften. I en veivekt , er flere lastceller plassert under dekket, og deres kombinerte elektriske signaler behandles av en indikator eller koblingsboks for å vise en vektavlesning.

Det er kjernemekanismen. Alt annet – hermetisk forsegling, temperaturkompensasjon, overbelastningsbeskyttelse, digital utgang – er konstruksjon bygget rundt det grunnleggende prinsippet. Det er viktig å forstå detaljene fordi valg, installasjon og vedlikehold av veieceller direkte bestemmer hvor nøyaktig og pålitelig en brovekt yter over år med drift.

Strain Gauge: Kjernen i hver lastcelle

Strain gauge er det følende elementet som gjør lastcelleteknologi mulig. Den består av et fint metallisk foliemønster - typisk en nikkel-kromlegering - bundet med lim til overflaten av et elastisk metalllegeme, vanligvis høyverdig legert stål eller rustfritt stål. Når metallkroppen deformeres under vekt, deformeres folien med den. Dette endrer foliens elektriske motstand i henhold til et forhold beskrevet av gauge-faktoren (GF).

Målefaktoren for de fleste metalliske strekkmålere er ca 2.0 , som betyr at en 0,1 % belastning gir en 0,2 % endring i motstand. For en standard 350 ohm strain gauge, betyr det en motstandsendring på omtrent 0,7 ohm - en liten verdi som krever nøye kretsdesign for å måle nøyaktig.

Wheatstone Bridge Circuit

Lasteceller bruker fire strekkmålere arrangert i en Wheatstone-brokonfigurasjon. To målere settes i strekk (de forlenges under belastning) og to i kompresjon (de forkortes under belastning). Denne ordningen gir flere kritiske fordeler:

• Utgangssignalet er doblet sammenlignet med å bruke en enkelt måler, noe som forbedrer følsomheten.
• Temperatureffekter opphever seg fordi alle fire målere opplever det samme termiske miljøet.
• Ikke-linearitetsfeil reduseres gjennom det motsatte målearrangementet.
• Broen produserer null utgang ved null belastning (en null utgang), noe som gjør signalet lettere å behandle.

En standard eksitasjonsspenning på 5 til 15 volt likestrøm påføres over broen. Ved nominell kapasitet produserer broen en utgang på millivoltnivå - typisk 2 mV/V , som betyr at en 10V eksitasjon produserer 20 mV ved full belastning. Dette signalet blir deretter forsterket og behandlet.

Lastecelletyper som brukes i veier

Ikke alle belastningsceller deler samme geometri. Den indre formen til det elastiske elementet bestemmer hvordan det deformeres, noe som påvirker nøyaktighet, kapasitetsområde og egnethet for forskjellige brovektkonfigurasjoner.

Kompresjonsbelastningsceller

Disse er den vanligste typen som finnes i gropmonterte og utenpåliggende brovekter. De er designet for å bære last i en enkelt akse – rett ned – og er vanligvis sylindriske eller pannekakeformede. Kompresjonsceller som brukes i lastebilvekter håndterer kapasiteter fra 50 tonn til over 150 tonn per celle , med seks til tolv celler som vanligvis støtter et fullt brovektdekk. De er robuste, enkle å installere og håndterer sidebelastninger rimelig godt når de er utstyrt med riktig monteringsutstyr.

Bøye strålebelastningsceller

Bøye bjelkeceller fungerer på et utkragende eller tosidig bjelkeprinsipp. Belastning påføres på ett eller to punkter langs en bjelke festet i den andre enden, noe som får den til å bøye seg. Strekkmålere plassert ved det maksimale bøyemomentstedet fanger opp denne deformasjonen. Disse cellene er populære i lavprofils plattformvekter og visse bærbare brovekter fordi de kan installeres i en svært grunn dekkprofil. De brukes vanligvis for kapasiteter under 20 tonn per celle .

Skjærstrålebelastningsceller

Skjærstråleceller måler skjærspenning i stedet for bøyning eller direkte kompresjon. Strekkmålerne er orientert i 45 grader i forhold til bjelkeaksen for å fange maksimal skjærtøyning. Denne utformingen er svært ufølsom for belastningspunktet - en betydelig fordel i bruksvekter der et kjøretøys aksellast kanskje ikke lander i en nøyaktig posisjon. Skjærbjelker tilbyr utmerket nøyaktighet, vanligvis oppnåelse OIML klasse C3 eller bedre , og er mye brukt i både bærbare akselvekter og permanente brovekter.

Enkeltpunkts belastningsceller

Enkeltpunktsceller er konstruert for å gi nøyaktige avlesninger uavhengig av hvor lasten er plassert på en plattform – innenfor grenser. De brukes først og fremst i mindre plattformvekter og finnes sjelden i lastebilvekter i full størrelse. Imidlertid vises de i noen veier for akselputer som brukes til raske veikontroller.

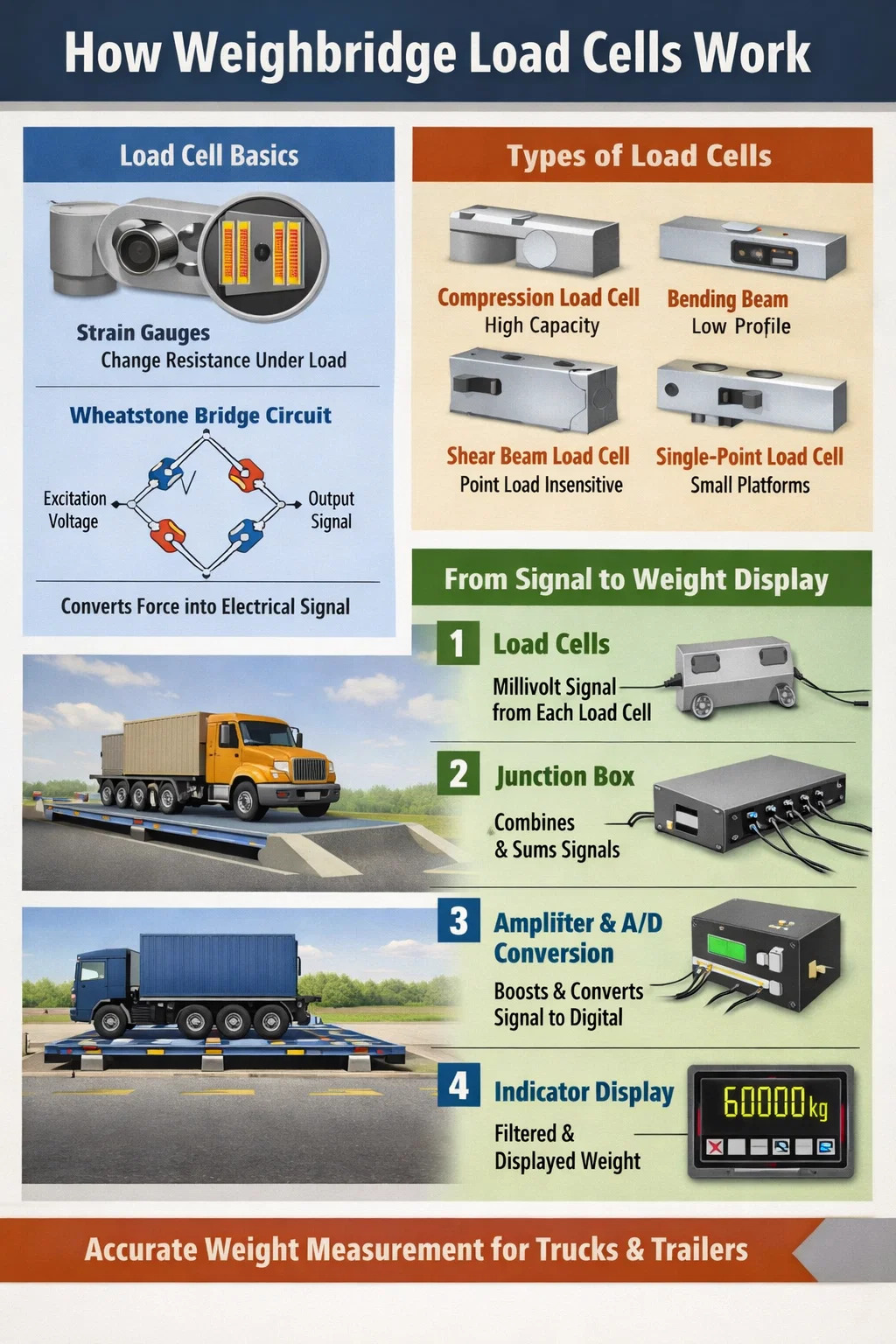

Fra råsignal til vektavlesning: Signalveien i en veibro

Å forstå hvordan en lastcelle fungerer isolert er bare en del av bildet. I en brovektinstallasjon jobber flere veieceller sammen, og deres signaler går gjennom flere prosesseringstrinn før en vektverdi vises på displayet.

Trinn 1: Individuell celleutgang

Hver lastcelle under brovektdekket produserer et signal på millivoltnivå proporsjonalt med kraften den bærer. Fordi lasten fra et kjøretøy aldri er perfekt sentrert, har individuelle celler ulik andel. En 60-tonns lastebil parkert asymmetrisk kan pålegge 12 tonn på en hjørnecelle og 8 tonn på en annen.

Trinn 2: Koblingsboks og signalsummering

Alle individuelle cellekabler går til en koblingsboks (også kalt en summeringsboks). Innvendig kombineres signalene – enten passivt gjennom resistive summeringsnettverk eller aktivt gjennom forsterkning. Passive summeringskoblingsbokser bruker trimmotstander for å justere for forskjeller i cellefølsomhet, og sikrer at en belastning på 1 tonn på en enkelt celle gir et identisk bidrag til den summerte utgangen. Dette kalibreringstrinnet er kritisk: uten det ville posisjonen til lasten på brovektdekket påvirke den endelige avlesningen.

Trinn 3: Amplifikasjon og analog-til-digital konvertering

Det summerte millivoltsignalet – fortsatt veldig lite – går til vektindikatoren. Innvendig forsterker en presisjonsinstrumenteringsforsterker signalet, vanligvis til et område på 0–10 volt. En analog-til-digital-omformer (ADC) sampler deretter det forsterkede signalet. Moderne brovektindikatorer bruker 24-bits ADC-er , som gir over 16 millioner diskrete trinn over hele måleområdet. Denne oppløsningen er langt finere enn den lovpålagte skjermøkningen, og gir en stabil og støybestandig avlesning.

Trinn 4: Digital filtrering og visning

Rå ADC-data er støyende. Vindbelastning, kjøretøysvibrasjoner og elektrisk interferens forårsaker alle raske svingninger. Indikatorens mikroprosessor bruker digitale filtreringsalgoritmer – ofte konfigurerbare gjennomsnittsberegning eller frekvensbaserte filtre – for å trekke ut en stabil vektverdi. Den endelige viste verdien er avrundet til det godkjente skalaintervallet, som for lovlige veier vanligvis er 20 kg for en 60-tonns skala.

Nøkkelbelastningscellespesifikasjoner og hva de betyr for brovektens ytelse

Når du velger veieceller for en brovekt, forutsier databladnumrene direkte målekvaliteten. Her er hva hver spesifikasjon faktisk betyr i praksis.

Nominell kapasitet (Emax)

Den maksimale belastningen cellen er designet for å måle nøyaktig. For sikkerhets skyld er veieceller også vurdert for en sikker overbelastning - vanligvis 150 % av nominell kapasitet – og en ultimat overbelastning før permanent skade, vanligvis 300 % . En brovekt som håndterer 60 tonns bruttovekter støttet av seks celler trenger celler som er klassifisert for minst 15 tonn hver når lastfordelingen er tatt med, pluss tilstrekkelig overlastmargin for dynamisk lasting ved innkjøring av kjøretøy.

Nøyaktighetsklasse (nmax)

OIML (International Organization of Legal Metrology) klassifiserer belastningsceller fra klasse A (høyest nøyaktighet) til klasse D (lavest). Brovektceller er typisk Klasse C3 eller C4 , der tallet angir maksimalt antall verifikasjonsintervaller – henholdsvis 3000 eller 4000. En C3-lastcelle brukt i en 60-tonns brovekt kan støtte en visningsvekst på 60 000 kg ÷ 3000 = 20 kg, som er i tråd med standardkravene til brovekt.

Kombinert feil

Denne spesifikasjonen kombinerer ikke-linearitets- og hysteresefeil til en enkelt verdi, vanligvis uttrykt som en prosentandel av nominell utgang. For en C3-lastcelle er den kombinerte feilen typisk ±0,023 % av nominell effekt eller bedre . På en 20-tonns kapasitetscelle som produserer 2 mV/V ved full belastning, tilsvarer dette en feil på mindre enn 0,9 mikrovolt – en usedvanlig liten verdi som krever nøye skjerming og ledningspraksis for å bevare gjennom signalkjeden.

Temperaturkoeffisienter

Lasteceller som brukes i utendørs veibroinstallasjoner står overfor betydelige temperatursvingninger. To temperaturkoeffisienter betyr noe:

• TK Zero : Endringen i null effekt per grad av temperaturendringer, typisk spesifisert som mindre enn 0,02 % av nominell effekt per 10°C.
• TK Span : Endringen i følsomhet per grad, typisk mindre enn 0,008 % per 10°C for kvalitetslastceller.

I en utendørs brovekt som opererer fra -10 °C til 50 °C – et 60-graders område – vil en celle med TK-spenn på 0,008 %/10 °C oppleve et spennskift på 0,048 % . På en 60-tonns skala er det en avdrift på 29 kg som kan tilskrives temperaturen alene. Dette er grunnen til at kalibrering av brovekt alltid utføres ved driftstemperatur, og hvorfor periodisk re-verifisering er lovpålagt.

Ingress Protection (IP-klassifisering)

Broveieceller er permanent installert utendørs, ofte i gropmiljøer utsatt for flom, gjørme og trykkspyling. Minste akseptable IP-klassifisering for brovektsveieceller er IP67 (støvtett og tåler midlertidig nedsenking til 1 meter). Mange installasjoner spesifiserer IP68 eller IP69K , sistnevnte vurdering tillater høytrykks- og høytemperaturvannstråler – relevant for steder som rengjør brovekten regelmessig.

Analoge vs. digitale lastceller i veiebrosystemer

Tradisjonelle veieceller sender ut et analogt millivoltsignal. I løpet av de siste to tiårene har digitale veieceller – som integrerer en ADC og mikroprosessor direkte inne i lastcellekroppen – blitt stadig mer vanlig i brovektinstallasjoner. Forskjellen er betydelig i praksis.

Analoge lastcellesystemer

Analoge celler er enklere, rimeligere og kompatible med praktisk talt alle vektindikatorer på markedet. Millivoltsignalene deres er sårbare for elektromagnetisk interferens (EMI) over lange kabelstrekninger - en reell bekymring på store industriområder med tungt maskineri. Maksimal praktisk kabelføring før signalforringelse blir problematisk er ca 100 til 150 meter med standard skjermet kabel.

Digitale lastecellesystemer

Digitale veieceller konverterer strain gauge-signalet til en digital verdi inne i cellehuset og overfører dataene via en seriell buss - typisk RS-485 eller CAN-buss. Viktige fordeler inkluderer:

• Immunitet mot EMI over lange kabelstrekninger, med pålitelig overføring over 500 meter eller mer .
• Individuell cellediagnostikk – indikatoren kan identifisere hvilken spesifikk celle som har et problem, i stedet for bare å oppdage en systemfeil.
• Automatisk temperaturkompensasjon utført inne i hver celle ved hjelp av sin egen temperatursensor.
• Forenklet trimming og kalibrering gjennom programvare i stedet for motstandsjustering.

Avveiningen er kostnad - digitale veieceller er betydelig dyrere - og leverandørlåsing, siden celler fra forskjellige produsenter ofte bruker inkompatible kommunikasjonsprotokoller.

Hvordan lasteceller monteres i en brovekt

Riktig montering er like viktig som cellekvalitet. En perfekt spesifisert veiecelle installert feil vil gi unøyaktige og ustabile avlesninger. Vektcellemonteringssystemer må utføre flere ting samtidig.

Overfører vertikal kraft mens sidebelastninger avvises

Lasteceller er designet for å måle kraft i én akse. Sidebelastninger – forårsaket av kjøretøybremsing, termisk ekspansjon av dekket eller feiljustering av dekket – introduserer feil og akselererer tretthet. Monteringssammenstillinger bruker vippestifter, lasteknapper eller selvjusterende lastecellebaser for å sikre at krefter utenfor aksen blir mekanisk avvist. En vippestiftmontering lar cellen vippe litt i alle retninger, og overfører kun den vertikale komponenten av enhver påført kraft til følerelementet.

Imøtekommende termisk utvidelse

Et stålvektdekke på 18 meter vil utvide seg omtrent 10 mm mellom vinter- og sommertemperaturer i et temperert klima (ved bruk av en termisk ekspansjonskoeffisient på omtrent 11,7 × 10⁻⁶ /°C og et temperaturområde på 50°C). Monteringsutstyr må tillate denne bevegelsen uten binding. Monteringskonfigurasjoner med fast ende og fri ende løser dette ved å feste dekket i den ene enden og tillate begrenset glidebevegelse i den andre, og forhindrer at den termiske ekspansjonen tolkes som en lastendring.

Forebygging av løft

Noen veiecellemonteringsdesign bruker festebolter eller festeklips for å forhindre at dekket løftes av cellene under lasting utenfor midten. Uten løftebegrensning kan en eksentrisk last nær den ene enden av en brovekt føre til at den motsatte enden hever seg, tar cellene av last og introduserer en betydelig feil. Kontrollstaver som begrenser dekkbevegelsen oppover til 2–3 mm er en standard del av kvalitetsbrovektinstallasjoner.

Vanlige lastcellefeilmoduser i veier

Lasteceller er robuste, men ikke uforgjengelige. Å vite hvordan de feiler hjelper vedlikeholdsteamene med å identifisere problemer før de forårsaker betydelige veiefeil eller komplette systemfeil.

Inntrenging av fuktighet

Selv IP68-klassifiserte celler kan bli kompromittert hvis kabelinngangspunkter er skadet, hvis kabelkontaktene ikke er ordentlig forseglet, eller hvis cellekroppen er fysisk sprukket. Fuktighet som når strekkmålerne forårsaker korrosjon av folien, endringer i klebeegenskaper og til slutt elektrisk lekkasje mellom broarmer. Symptomet er typisk en gradvis drift i nullavlesning og økt ustabilitet. Kontroll av isolasjonsmotstanden mellom brokretser og cellekroppen (bør overskride 5000 MΩ på en frisk celle) er et standard diagnostisk trinn.

Overbelastning og tretthet

En enkelt alvorlig overbelastning – fra et kjøretøy som treffer dekket i fart, eller fra en kran som lander en tung last uventet – kan plastisk deformere det elastiske elementet. Når den er deformert, skifter cellens nullpunkt permanent og kan ikke kalibreres bort på nytt. Tretthet akkumuleres over millioner av belastningssykluser; de fleste kvalitetsbrovektceller er vurdert for 10 millioner eller flere sykluser ved nominell kapasitet, men sjokkbelastning og overbelastning reduserer utmattelseslevetiden dramatisk.

Kabelskade

Lastecellekabler går på utsatte steder under brovektdekk. Skader på gnagere, gjentatt bøying fra dekksbevegelser og fysisk knusing fra rusk er vanlige årsaker til kabelfeil. Et skadet skjold eller delvis brudd i en signalleder introduserer støy, forskyvningsfeil eller fullstendig signaltap. Kabelrørbeskyttelse og regelmessig visuell inspeksjon er enkle forebyggende tiltak som forlenger systemets levetid.

Korrosjon av monteringsutstyr

Lastecellekropper i rustfritt stål er korrosjonsbestandige, men det omkringliggende monteringsutstyret av bløtt stål – lastcellebaser, kontrollstenger, monteringsbolter – er det ikke. Korrodert maskinvare kan sette seg fast, forhindre de nødvendige små bevegelsene under termisk ekspansjon, og innføre sidekrefter på lastcellen. En årlig inspeksjons- og smøreplan for montering av maskinvare er et minimumskrav til vedlikehold.

Kalibrering: Kobler lastcellefysikk til juridisk nøyaktighet

En lastcelles utgang i millivolt er meningsløs inntil den er kalibrert mot kjente referansevekter. Kalibrering etablerer det matematiske forholdet mellom elektrisk utgang og vist vekt, og periodisk re-kalibrering bekrefter at forholdet ikke har avviklet.

Dødvektskalibrering

Gullstandarden for kalibrering av brovekt er lasting av dekket med sertifiserte testvekter med kjent masse - typisk Klasse M1 eller F2 sertifiserte masser sporbar til nasjonale standarder. Indikatoren justeres slik at den viste avlesningen samsvarer med den påførte vekten på flere punkter over hele måleområdet. For en 60-tonns brovekt involverer kalibrering typisk testbelastninger på 0, 20 %, 50 % og 100 % av maksimal kapasitet.

Erstatningsvektkalibrering

Transport og håndtering av tilstrekkelige testvekter for en full kapasitetskalibrering er dyrt og logistisk krevende. Erstatningsvektmetoder – ved hjelp av en hydraulisk veiecellereferanseenhet eller et kjøretøy med verifisert vekt – tillater kalibreringskontroller til lavere kostnad. Disse metodene er akseptert av mange nasjonale vekt- og målmyndigheter for periodisk verifisering mellom fulle dødvektskalibreringer, forutsatt at den første kalibreringen ble utført med dødvekter.

Juridiske verifikasjonskrav

Brovekter som brukes til handel – fakturering av kunder etter vekt, kontroll av kjøretøyets samsvar eller skattemessige mål – må verifiseres med jevne mellomrom av et autorisert inspeksjonsorgan. I EU setter direktivet om ikke-automatiske veieinstrumenter (NAWI) maksimalt tillatte feil (MPE) for handelsvekter: ±0,5 skalaintervaller ved førstegangsverifisering og ±1 skalaintervall i tjeneste. Verifikasjonsintervaller varierer etter jurisdiksjon, men er vanlig 1 til 2 år .

Praktiske tips for å maksimere lastcellenes levetid i brovektsapplikasjoner

Lasteceller i en godt vedlikeholdt brovekt skal forbli nøyaktige for 10 til 20 år . Å nå denne levetiden krever konsekvent oppmerksomhet på noen få nøkkelområder.

• Håndhev hastighetsgrenser for innkjøringsrampe. En 40-tonns lastebil som treffer en dekkskant i 20 km/t genererer en dynamisk påvirkningsfaktor på 1,3 til 1,5 eller mer – som effektivt påfører 52 til 60 tonn øyeblikkelig. Fartsramper eller fartsskilt som begrenser tilgangen til 5 km/t reduserer dynamisk belastning dramatisk.
• Hold gropen tørr. Installer sumppumper med automatiske flottørbrytere i brovektinstallasjoner av groptype. Stående vann akselererer korrosjon av monteringsutstyr og øker risikoen for fuktinntrengning i kabelkoblinger.
• Inspiser kabelkanaler kvartalsvis. Se etter knusing, sprekkdannelse eller forskyvning som utsetter kabler for mekanisk skade. Skift ut skadede seksjoner før kabelfeil forårsaker unøyaktig veiing eller fullstendig systembrudd.
• Logg hjørneavlesninger regelmessig. De fleste moderne brovektindikatorer kan vise individuelle celleavlesninger. Registrering av disse med jevne mellomrom skaper en grunnlinje; en celle som begynner å drive, viser seg som en skiftende hjørneavlesning lenge før den totale skala-nøyaktigheten påvirkes.
• Forhindre overbelastning ved design. Konfigurer indikatoren til å alarmere når en last nærmer seg maksimal kapasitet. For en 60-tonns skala gir en alarm på 58 tonn operatørene tid til å stoppe lasteprosessen før cellene blir belastet utover den nominelle kapasiteten.
• Smør monteringsutstyret på nytt årlig. Anti-feste-masse på veiecellebasens monteringsoverflater og sjekkstanggjenger forhindrer korrosjonsbinding og sikrer at de små bevegelsene som er nødvendige for nøyaktig måling fortsatt kan forekomme.

Hvordan veiebroens nøyaktighet påvirkes av antall veieceller og plassering

Antall og plassering av veieceller under et brovektdekke påvirker både målenøyaktighet og systemredundans. Det er ingen enkelt universell standard – konfigurasjoner velges basert på dekkslengde, forventede kjøretøytyper og krav til nøyaktighet.

En standard 18-meters enkeltplattformsvekt bruker vanligvis 6 veieceller : to under hver av de tre hovedtverrbjelkene. Dette gir god lastfordeling og tilstrekkelig redundans – hvis en celle svikter, kan systemet ofte oppdage feilen gjennom en ubalansert hjørneavlesning i stedet for katastrofal unøyaktighet. Noen høypresisjonsapplikasjoner bruker 8 celler under fire tverrbjelker for forbedret dekning.

Akselvekter med flere dekk – der hvert dekk veier individuelle akselgrupper separat – krever separate cellesett under hvert dekk, med hver cellegruppe behandlet uavhengig. En fire-dekks akselvekt kan brukes 16 til 24 veieceller totalt, hver gruppe kalibrert uavhengig for å sikre at summering av de individuelle akselavlesningene tilsvarer den totale kjøretøyvekten målt når kjøretøyet veies som en helhet.

Celleplasseringssymmetri er viktig. Asymmetrisk plasserte celler skaper et ujevnt følsomhetskart over dekksoverflaten: laster nær en celleklynge registreres mer nøyaktig enn laster plassert midt mellom cellene. Kvalitetsinstallasjonspraksis innebærer å kontrollere hjørnefølsomheten til en fullført installasjon ved å bruke en referansemasse plassert i hvert hjørne og sammenligne avlesningene. En velbalansert installasjon viser mindre enn ±0,1 % variasjon på tvers av hjørneposisjoner.
